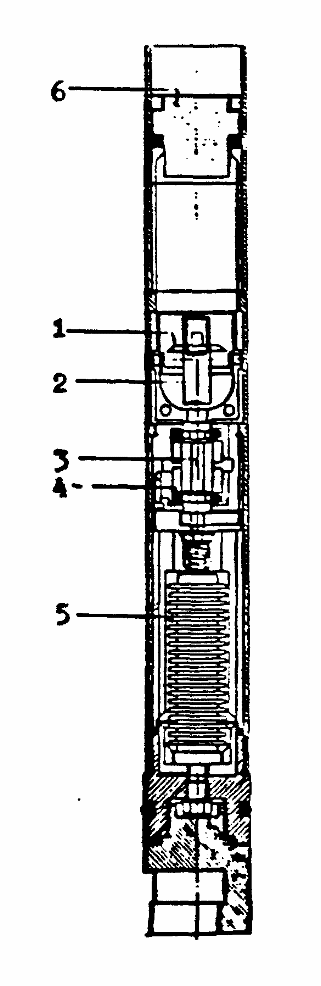

Abb. 3.4

Kompasspendelteil 5°-90° Multi-Shot-Instrument

1 kardanisch aufgehängter Kompass, innere Neigungsskala mit kardanischer Aufhängung
3,4 Achse mit unmagnetischen Kugellagern
5 Druckausgleichsgehäuse
6 druckdichtes Deckglas
