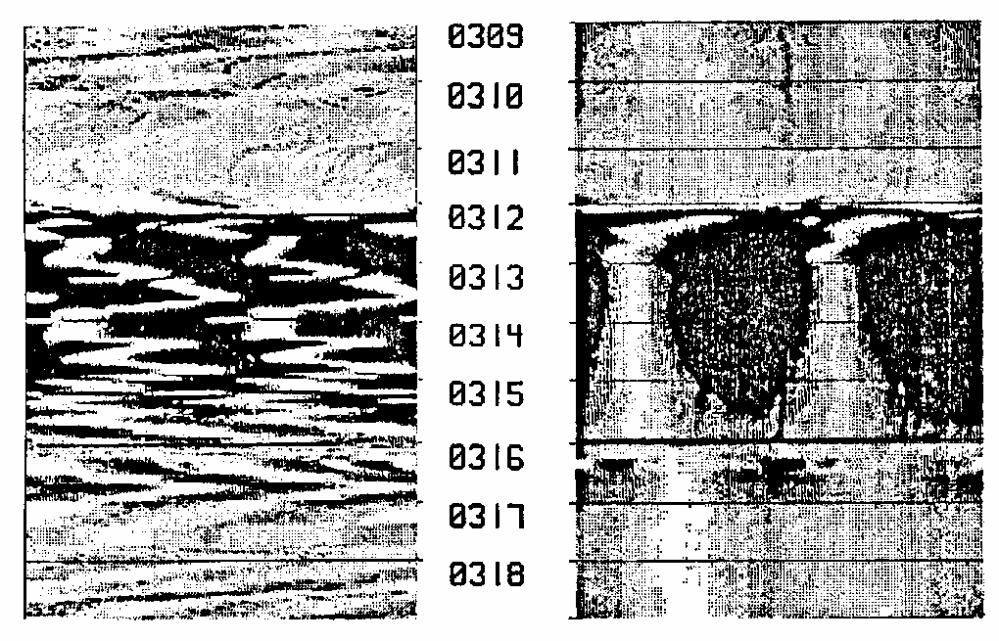

Abb. 3.11 und 3.12

Televiewerbild eines geschlitzten Futterrohres. Die Bildzeilen des linken Bildes sind nach Norden ausgerichtet, die Bildzeilen des rechten Bildes beginnen in Richtung der Abtaststartmarke der Sonde.

Abb. 3.11 und 3.12

Televiewerbild eines geschlitzten Futterrohres. Die Bildzeilen des linken Bildes sind nach Norden ausgerichtet, die Bildzeilen des rechten Bildes beginnen in Richtung der Abtaststartmarke der Sonde.
